DC-DC升压电源电路

万用表是从事电工、电子技术工作者的必备具，它的高阻挡通常使用一块 9V、15A 或 22.5V 的叠层电池。这种电池不但价格较高，而且寿命短，经常更换很不经济。这里介绍几款适合万用表使用的小型直流升压电源电路，这些电路结构简单、元件少，改装后可将电路板直接置于万用表中叠层电池的位置替代使用。

如图所示是一种输出电压可达 22.5 V 的直流升压器电路，可用来代替 22.5 V 的叠层电池它利用万用表中的一节1.5V 电池供电，工作电流为 25mA，输出电流约为0.5m，用于万用表的高阻挡足够富裕。电路中Q1(PNP)与Q2 (NPN)三极管组成互补多谐振荡器，它的振荡频率约为 2H。T 是升压变压器，初级就是互补多谐振荡器的负载，次级为升压绕组，输出一个较高的脉冲电压。该电压经过二极管 D1 和电容 C2 整流滤波后成为直流高压，再经过电阳

R3 与稳压管 D2 稳压后可输出一个较稳定的高电压。电路中变压器T可用晶体管收音机用的 502 型音频输出变压器，次级作为升压变压器的初级，初级中间的抽头不用，两端抽头作为升压变压器的次级。如果找不到合适的变压器，也可以用收音机输人输出变压器的硅钢片自制，初级用直径为 025m 的高强度漆包线绕 110 ，次级用直径02 的高强度漆包线绕 520 初次级间要加一层绝缘纸，并注意初次级线圈的同名端。

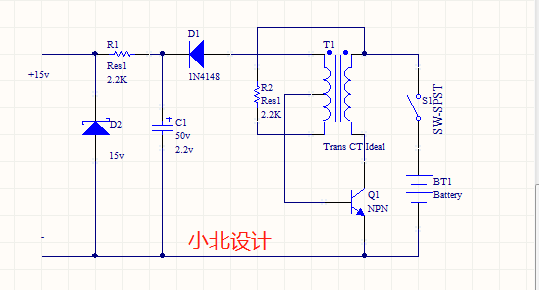

如图所示是一种构造很简单的小型直流升压器，可用来取代 15V 的叠层电池。电路的核心元件一变压器T使用的是袖珍验钞器的专用变压器。电路耗电约 40mA，输出电压为15V。如果万用表 15V 电池的正极与1.5V 电池的负极相接，只需将图  中D1 (C1、D2 的极性调过来，这样将输出一个-15V 电压)，更多的硬件设计知识分享更在小北设计。这个图我们只用了一个NPN三极管。可以用0805器件组成的电源
