lm2596可调稳压电路原理图模块设计，引脚参数说明

LM2596是降压型电源管理单片集成电路的开关电压调节器，能够输出3A的驱动电流，同时具有很好的线性和负载调节特性。固定输出版本有3.3V、5V、12V，可调版本可以设置小于37V的各种电源电路图稳压模块。

关注微信号：回复：LM2596 就可以获得相对应的封装数据手册。C3 100uf/50V ， c4 220uf/ 50v 选择电容时，我们尽量耐压值大于实际电压的2倍。二极管采用的是SS34为贴片肖特基二极管，最大电流为3A，电压：最高40V。吸纳二极管的反向耐压至少要为 最大输入电压的 1.25 倍。 吸纳二极管的最大承受电流能力至少要为最大负载电流的1.3倍。

下图是LM2596——DCDC降压芯片引脚参数：

1脚IN：输入端，12V输出情况下正常工作的电压范围应为14V~37V；

2脚OUT：是输出端，这里是高频振荡输出，不是直流电压，所以没有确定的电压；

3脚GND:接地，0V；

4脚FB：是反馈控制信号输入端，接比例电阻的中间连接点，该处电压和实际输出成比例关系。电压为1.23V

5脚ON/OFF:是使能控制端，接低电平时LM2596正常工作，接高电平时关断没有输出，通常直接接地；

下面原图是12V降压稳压电路图原理。注意R1，R2选择精密度高的电阻。

上图所示，我们的输入电压尽可能不要超过25V。输出的电流最大最好不可超过2.3A。我们可以调整r1与r2的比值，调整输出电压。

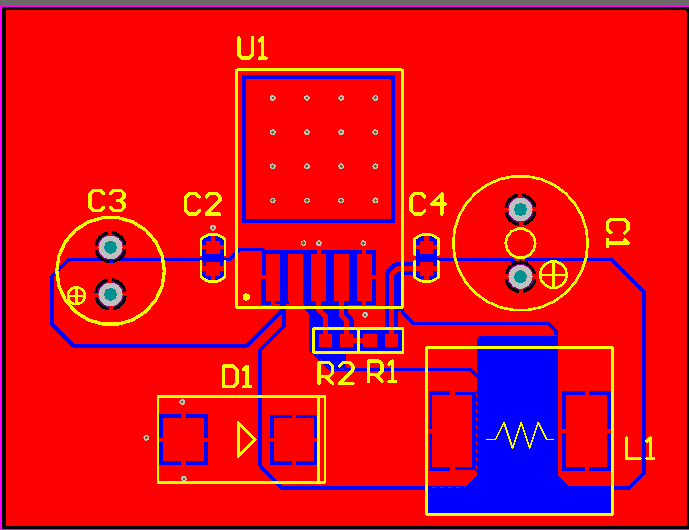

Vout=Vref(1+R1/R2) ，引脚FB的参考电压为：Vrea=1.23V .关注众公微信号：回复LM2596 ，可以下载对应的降压可调稳压电路原理图对应的PCB电路图。

上面LM2596电源模块只为大家参考。更多的硬件设计电路原理图参资料，请关注小北设计。http://www.pcballegro.com/pcbzs/162.html
