MP1484同步降压稳压器芯片的利用和典型电路图及PCB设计图分享

硬件 by 小北设计

 大家好,今天小北和大家学习MP1484同步降压稳压器芯片的利用和典型电路图及PCB设计图分享。相对应的芯片资料,在微信众号中回复“MP1484”就可以提取。

下面我们来介绍芯片的一些主要功能:

3A连续输出电流

4.75V18V宽工作输入范围

•集成的85mΩ功率MOSFET开关

•输出可调范围为0.925V20V

•效率高达95

•可编程软启动

•使用低ESR陶瓷输出电容器稳定

•固定340KHz频率

•逐周期过电流保护

•输入欠压锁定

•散热增强的8引脚SOIC封装

下图是一下5-12V的电压输入,3.3V的电压输出的电路图。如下所示:

 lm1484电路图

输出电压调Vout=0.925x((R1xR2)/R2)

R2可以高达100kΩ,但典型值

10kΩ。使用R2的典型值,R1

取决于:R1 = 10.81×VOUT − 0.925)(

例如,对于3.3V输出电压,R2

10kΩR126.1kΩ。表1列出

R1R2的推荐电阻值。

MP1484芯片标准输出电压配置电阻表。表1-推荐电阻值

VOUT

R1

R2

1.8V

9.53kΩ

10kΩ

2.5V

16.9kΩ

10kΩ

3.3V

26.1kΩ

10kΩ

5V

44.2kΩ

10kΩ

12V

121kΩ

10kΩ

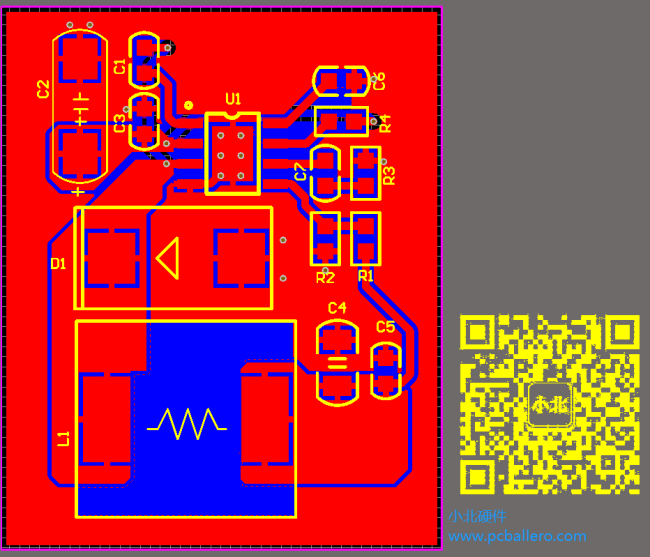

吸纳二极管的反向耐压至少要为 最大输入电压的 1.25 倍。 吸纳二极管的最大承受电流能力至少要为最大负载电流的1.3倍。如下:PCB设计图

 lm1484_PCB设计图

今天小北和大家学习MP1484同步降压稳压器芯片就结束了。谢谢大家,原创小北设计室
