usb hub电路原理图及pcb设计

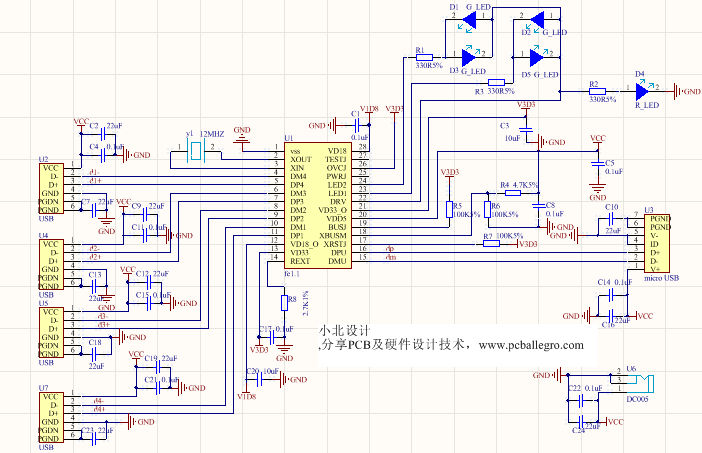

大家好，小北和大家一起来学习usb hub原理图及pcb设计。电路图由FE1.1S主控芯片，分出四路USB线。电源采用5V供电，整板供电约需要2.5A，在我们设计电路时，一个USB2.0接口一般按500MA来设计，四个USB一共2A的电流，FE1.1S芯片需要供电500ma，在PCB设计时，铜厚为1oz时，1mm线宽过1A的电流来设计。USB2.0由一对DN、DP、VCC、GND信号组成，DN、DP是一对差分对，通常我们抗90欧的阻抗，如果大家会SI9000。就去算算。大家可在微信众公号中回复USB_HUB，就可以下载相对应的原理图及PCB设计图。只提供给大家参考。软件是按ad19设计。

大家根据要求，可以提取USB，FE1.1S等器件封装及pcb设计图。打工程文件，可以提取器件封装。大家如果不懂，可以浏览小北设计。

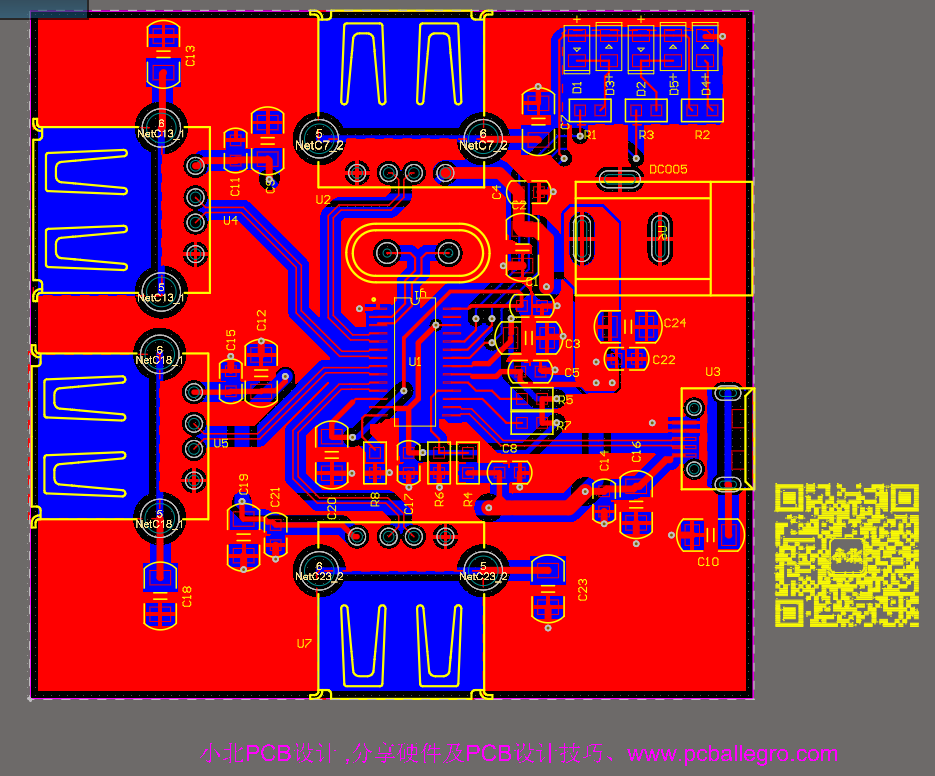

usb hub电路PCB设计过程中涉及到如何设置差分，及间距问题。大家浏览小北AD设计技巧就可以轻松解决。

今天小北和大家学习usb hub电路原理图及pcb设计到这里结束。更多的内容请关注小北PCB
